Caractéristiques
- Caractéristiques: Joint NBR
- Longueur: 4.5
- Certification environnementale: NF CES

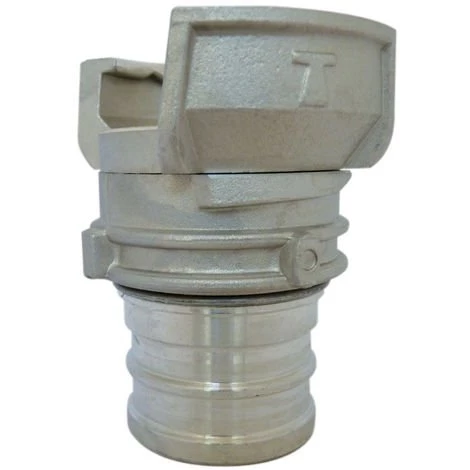

Le raccord symétrique à douille à gorges pour colliers est destiné à être assemblé avec des tuyaux au moyen de colliers de serrage 2 ou 3 parties. Le raccord symétrique peut être utilisé à l’aspiration et au refoulement, ses domaines d’utilisation : les industries pétrolière, chimique, pétrochimique, pharmaceutique, la construction, la maintenance, l’agriculture, l’irrigation, les aciéries, le transport de vrac liquides et pulvérulents.
Nos conseils d’assemblage :
- Présenter les demi-raccords face à face
- Assembler les demi-raccords, les joints doivent être collés l’un contre l’autre
- Tourner les bagues de verrouillage (verrous) à la main afin que les guides (mâchoires) s’assemblent (les bagues de verrouillage ou verrou Guillemin tournent à 360°)
- Finaliser l’opération de serrage au moyen d’une clé (vendues également sur notre site)
- Nos raccords, en première monte, comportent des joints en NBR montés sur les raccords Guillemin à verrou
Les Pressions de service :
Pression de services: 16 bars
Pression d’épreuve: 32 bars
Pression d’éclatement: 50 bars
Matière : Aluminium : AL-A356 AS7G avec traitement T6
Raccord conforme aux normes :
NF E 29.572 / NF EN 14420-8 Demi-raccords symétriques GUILLEMIN pression de service 16 bars
